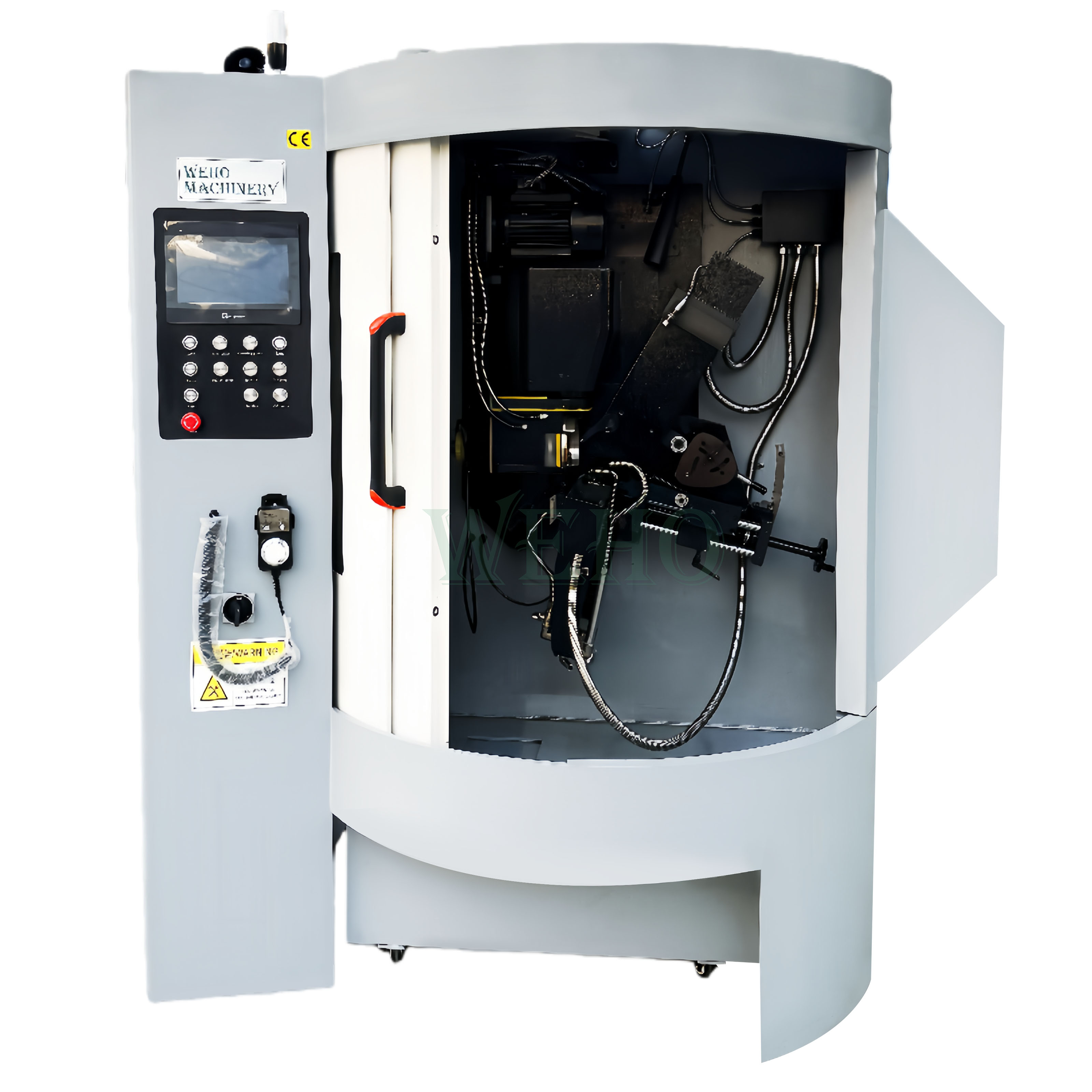

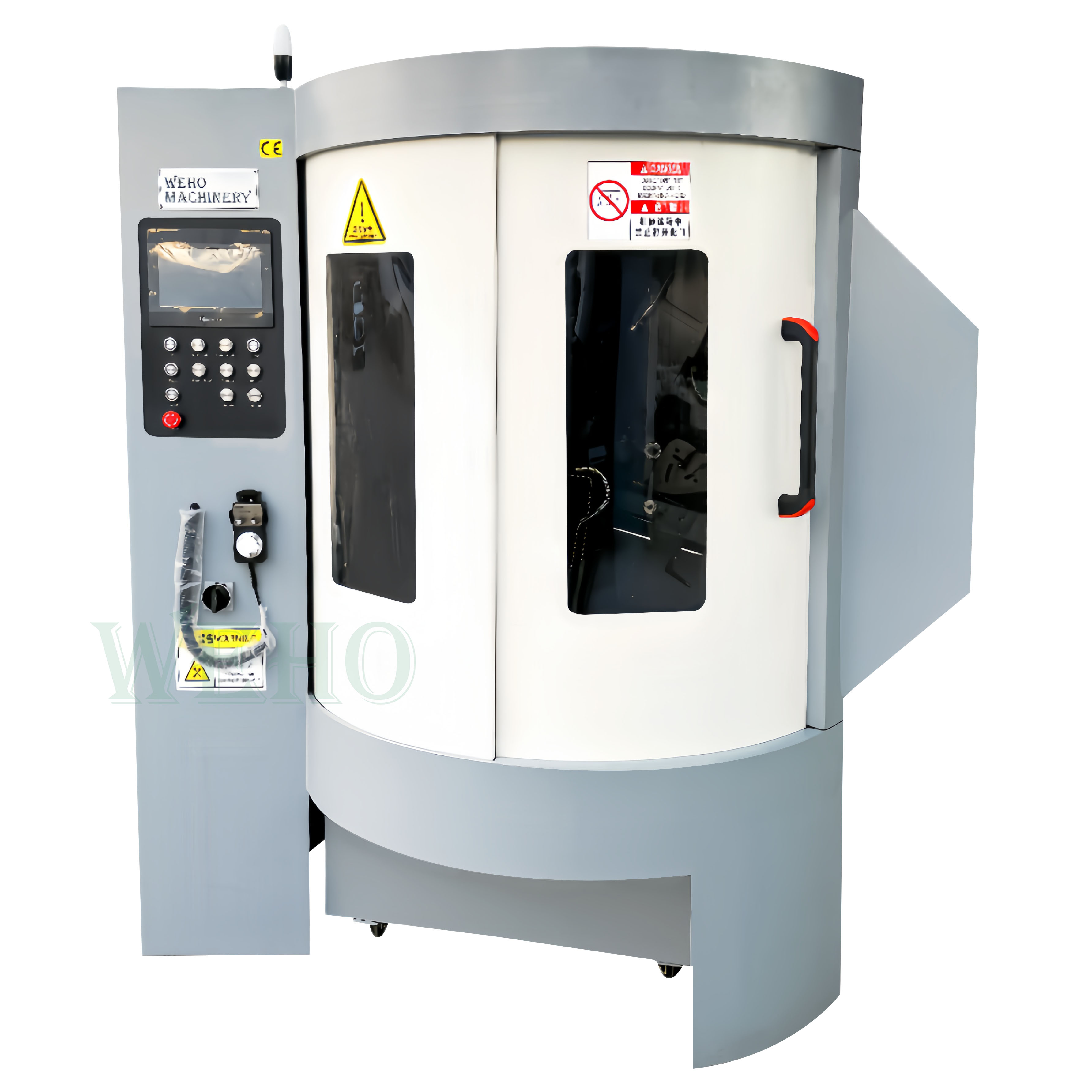

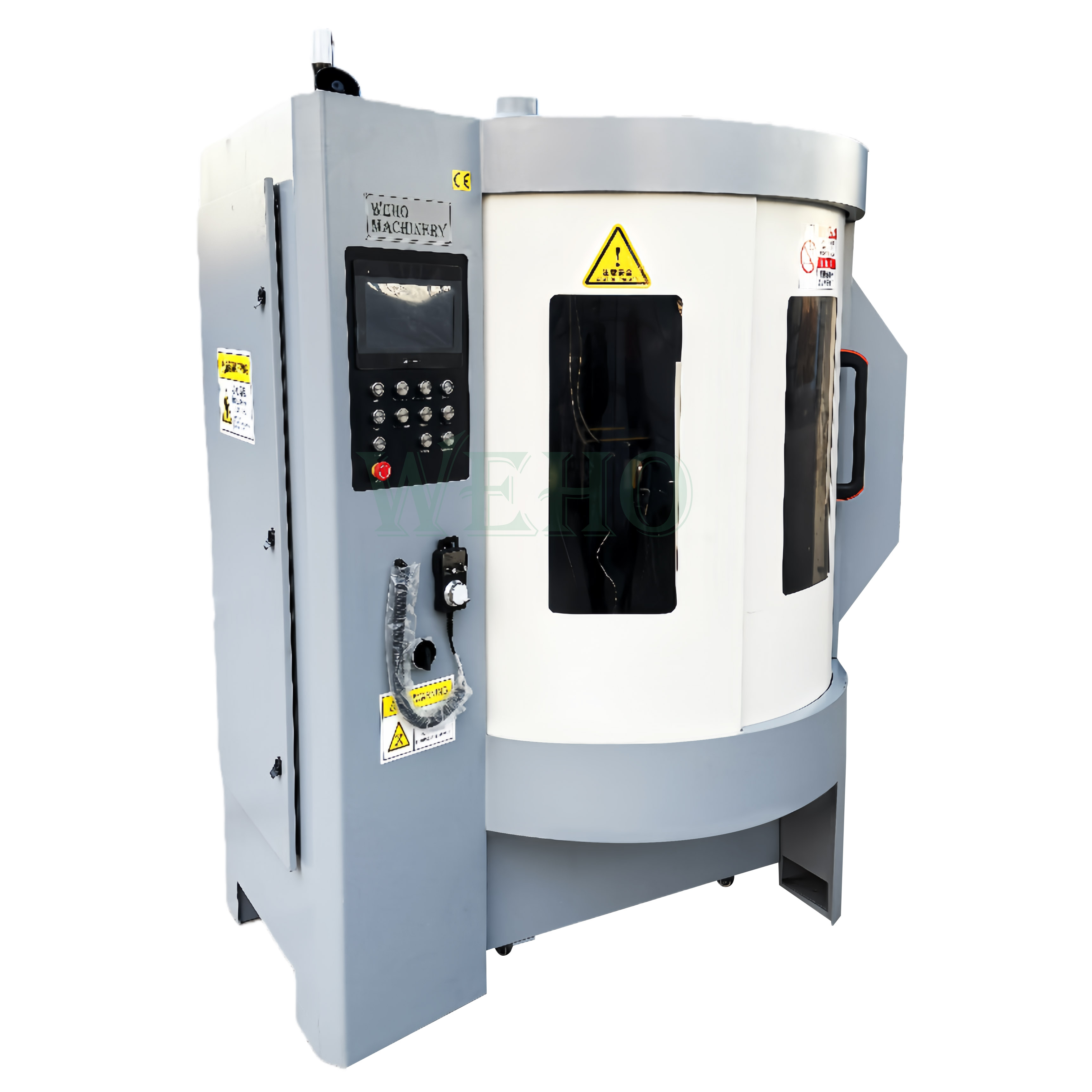

Эрозионный станок для обработки вершин зубьев дисковых пил с напайками из поликристаллического алмаза
Модель: MFD800T
Диапазон диаметров пильных полотен для обработки: φ120-750 мм
Диаметр отверстия пильного полотна: φ20-80
Толщина обрабатываемого материала: 1-5 мм
Длина обработки: 1-10,5 мм
Диапазон ширины зуба: 1-15 мм
Диапазон шага зубьев: 1-60 мм
Диапазон углов заднего угла: 0–18°
Диапазон углов наклона задней части: от -45° до +45°
Эффективность обработки: примерно 2-4 мин/зуб.
Точность радиального скачка: 0–0,04 мм
Рабочая среда: Стандартная электроэрозионная жидкость.
Модель | МФД800Т | |
Диапазон диаметров пильных полотен для обработки | φ120-750 мм | |
Отверстие пильного полотна | φ20-80 | |
Толщина обработки | 1-5 мм | |
длительность обработки | 1-10,5 мм | |
Диапазон ширины зубьев | 1-15 мм | |
Диапазон шага зубьев | 1-60 мм | |
Диапазон задних углов | 0 -18° | |
Диапазон углов наклона задней части | -45°— +45° | |
Эффективность обработки | Примерно 2-4 мин/зуб | |
Точность радиального прыжка | 0 -0,04 мм | |
Разрядная среда | Стандартная электроразрядная жидкость | |
Информация об электрооборудовании | ||
Напряжение питания | ||
Суммарная мощность | 3,5 кВт | |
Номинальная мощность | 2 кВт | |
Разрядная мощность | 500 Вт | |
Спортивная организация | Сервопривод | |
Программируемый контроллер | Омрон | |
Сенсорный экран | ВАЙНВЬЮ | |
Внешние размеры | 1600*1300*2200 мм | |
Масса | 1,5Т | |

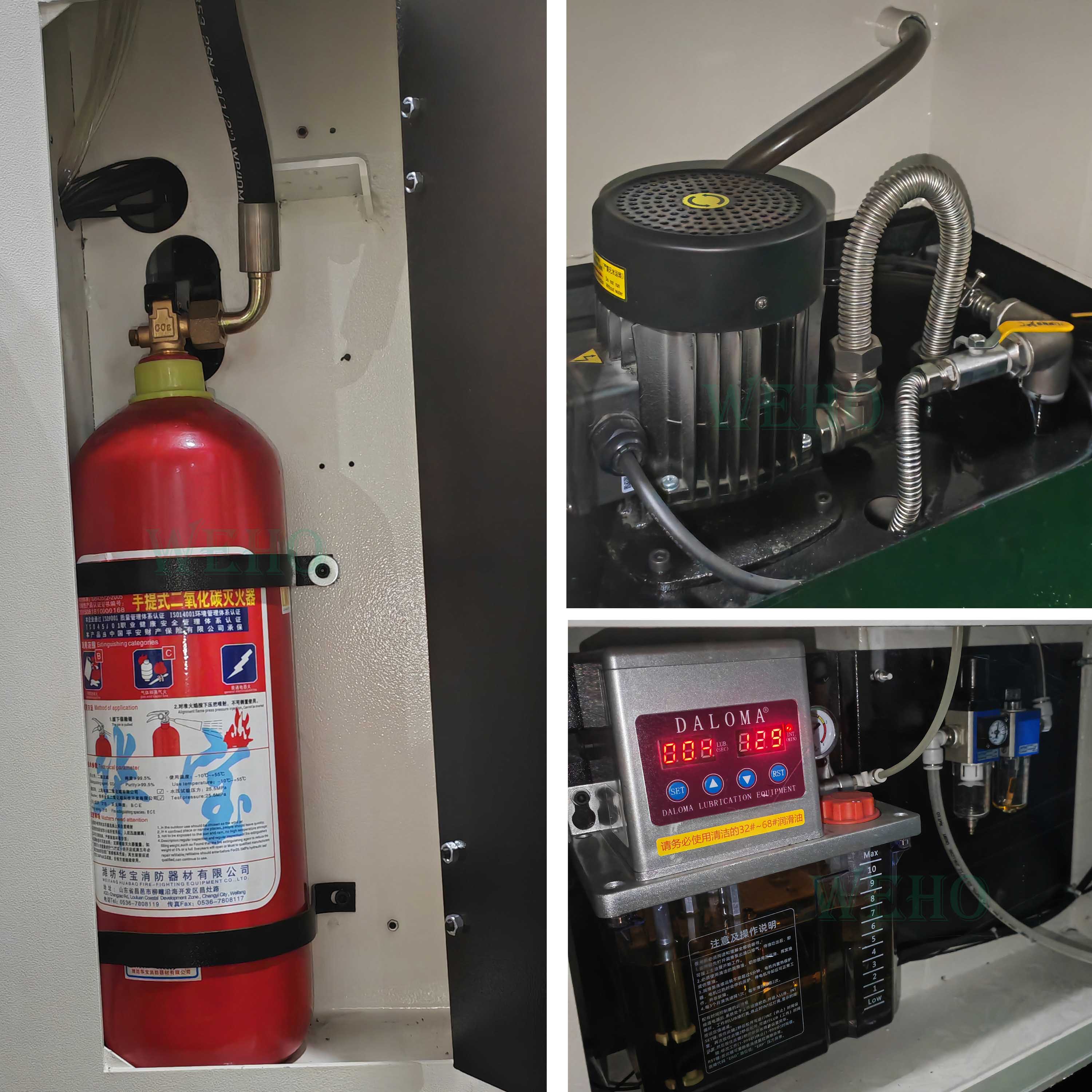

Обычные расходные материалы: 1. Жидкость для электроискровых разрядов 2. Электрод 3. Проводящая игла 4. Двусторонний нож 5. фильтрующий элемент 6. Огнетушитель | ||
- Конструкция и структура машины

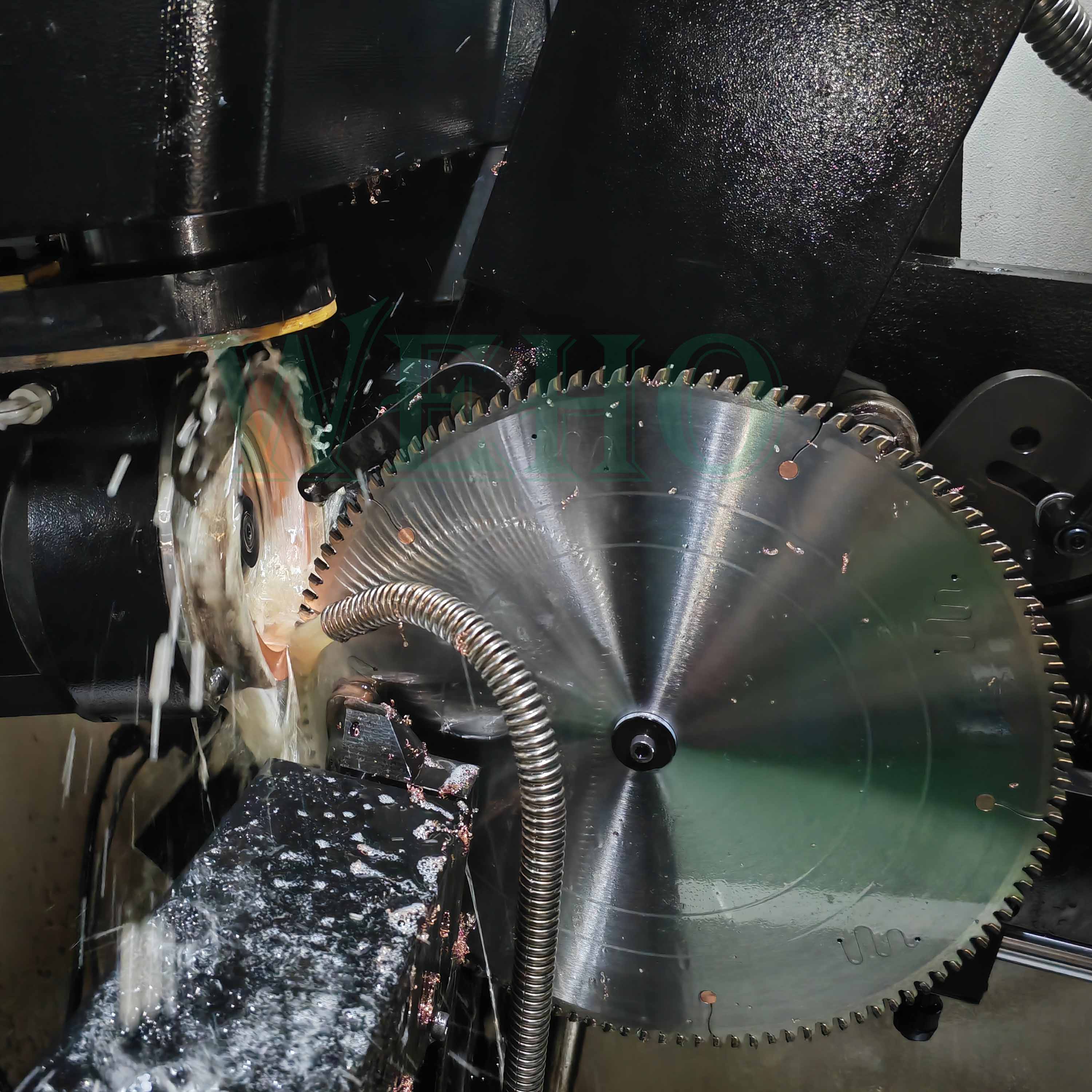

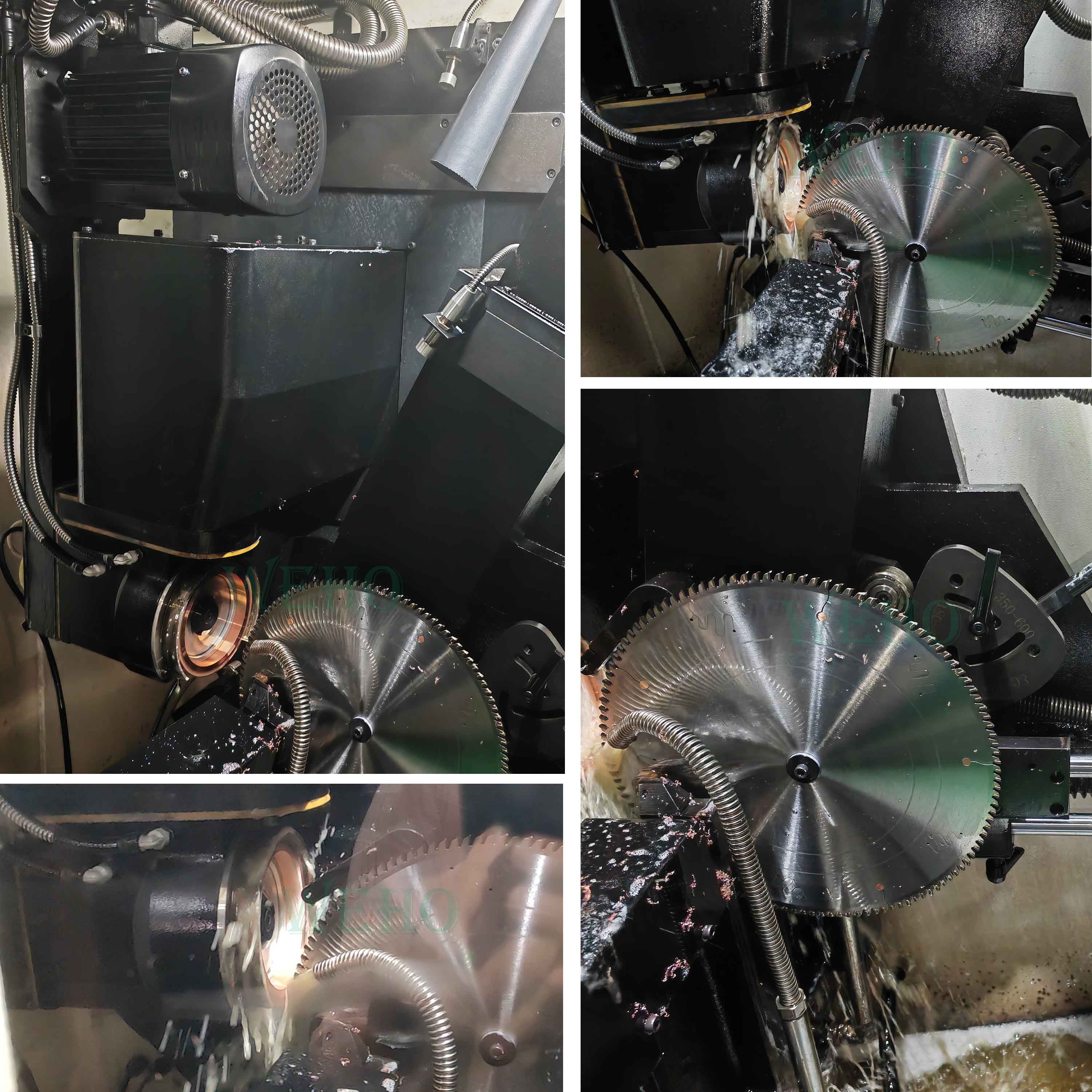

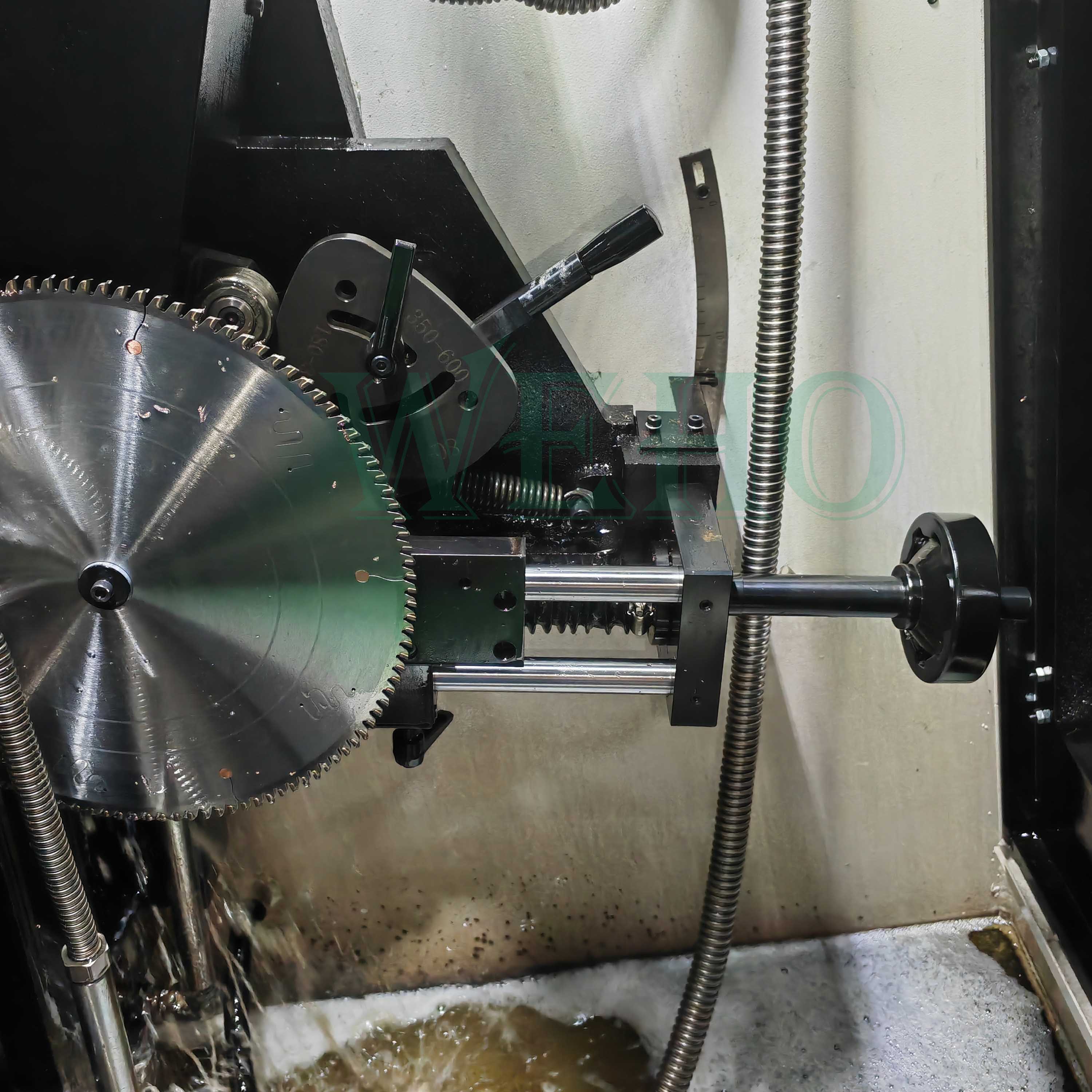

1. Пильные полотна из поликристаллического алмаза (PCD) обрабатываются по окружности и зажимаются в вертикальном положении. Это позволяет обрабатывать пильные полотна очень больших диаметров (до 810 мм) без ограничения доступа к рабочей зоне. Медная канавка

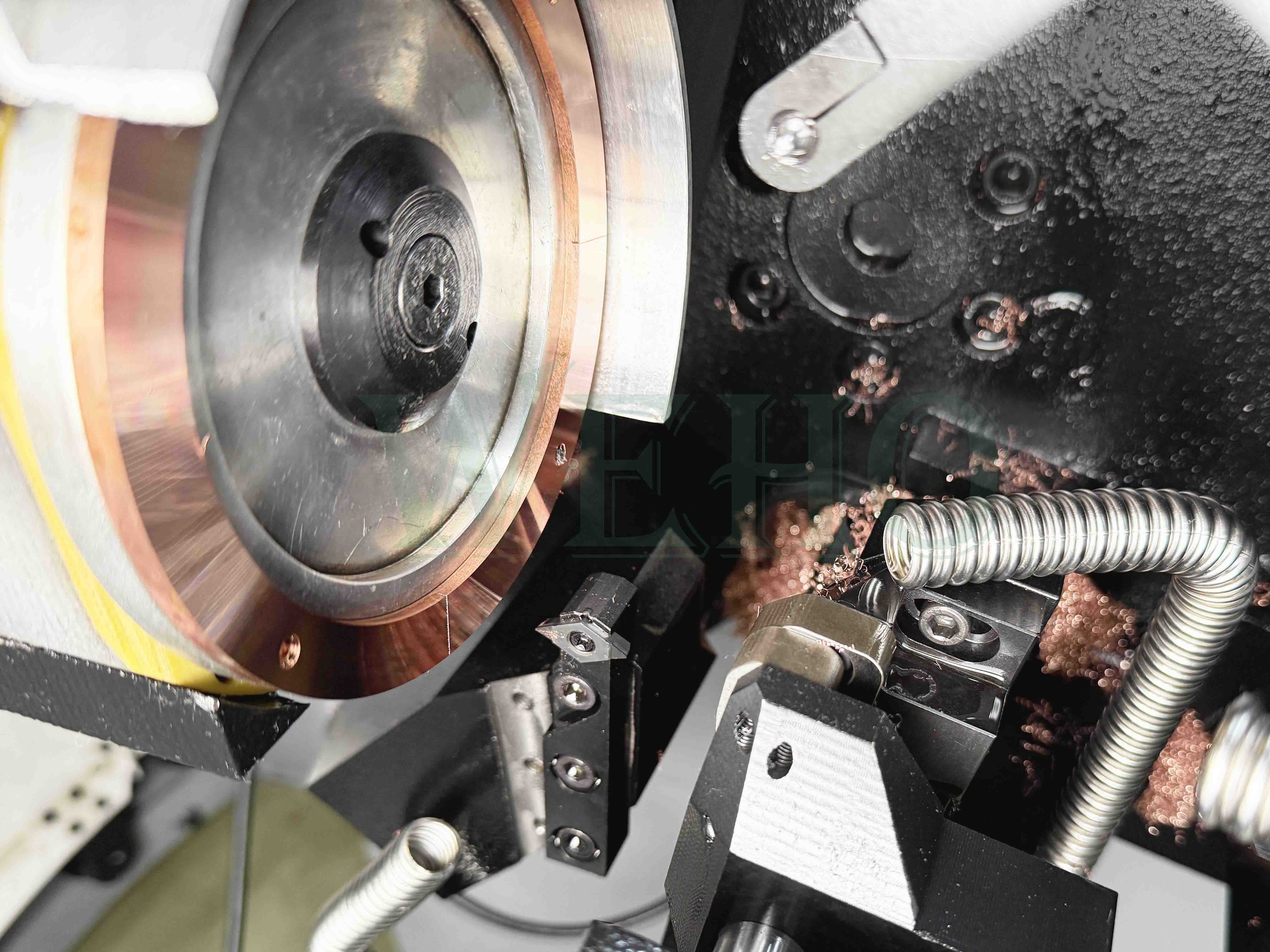

2. Ванадийный электрод расположен таким образом, что эрозия происходит на передней поверхности чашеобразного колеса. Поверхность электрода используется для получения ровных вершин зубьев на режущей кромке с четко определенными углами зазора, что является существенным преимуществом для режущей способности пильного полотна.
- Разработанная нами система управления

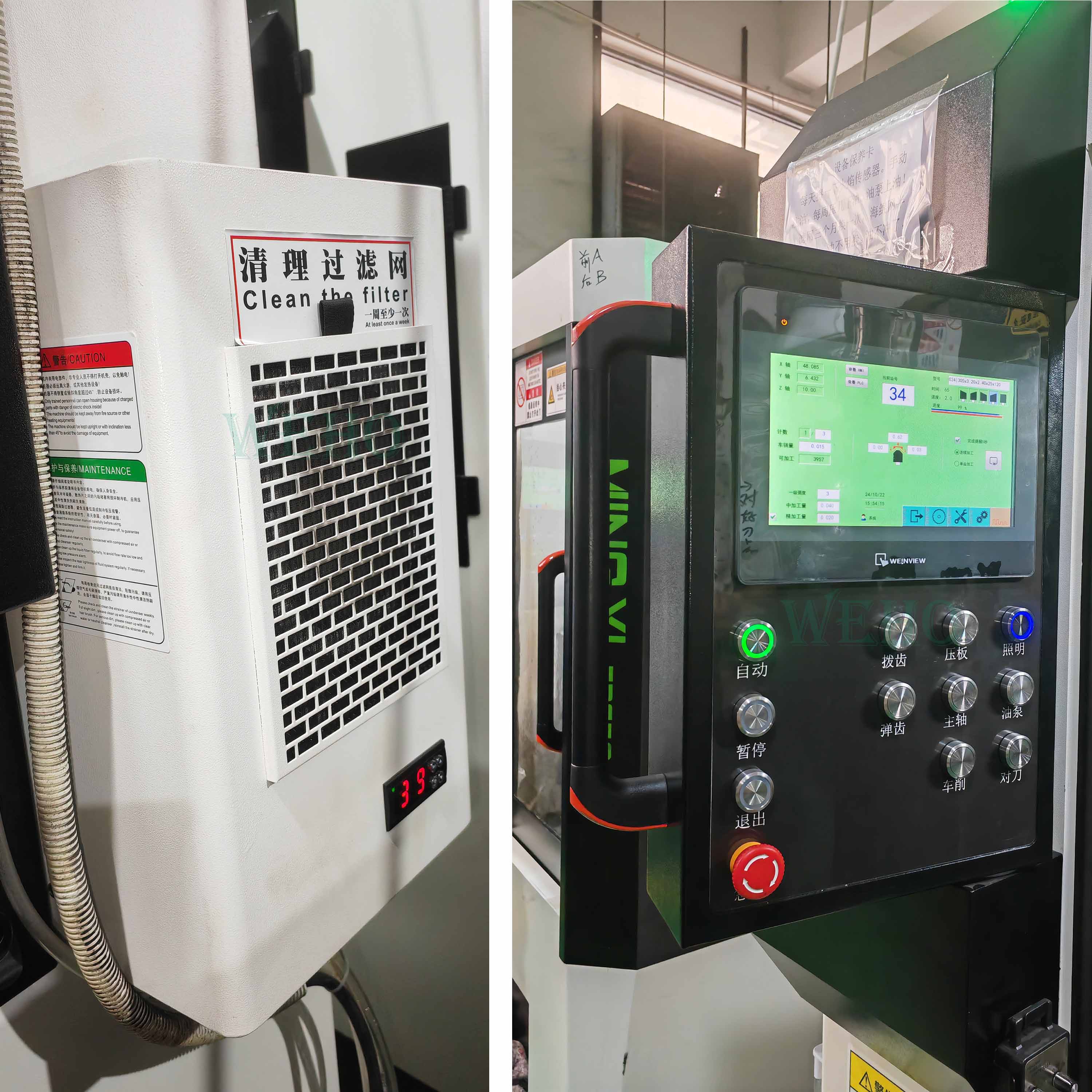

1. Для управления станком используется современный промышленный компьютер, сенсорный ЖК-экран, встроенная операционная система Windows, а также разработанное нами программное обеспечение для ЧПУ-обработки методом электроэрозионной шлифовки с возможностью заполнения пропусков.
- Автоматическая компенсация поворота
В процессе обработки потери на электродном колесе можно установить заранее, а компенсацию вращения можно выполнить повторно в процессе обработки, чтобы избежать неточностей обработки, вызванных потерями на электродном колесе. Весь процесс обработки не только удобен и быстр, но и эффективно повышает точность производства пильных полотен, а обработка многозубчатых инструментов может выполняться автоматически без вмешательства человека.
- ЧПУ шестерни
1. Технология зубчатого механизма с концентрическими кругами, применяемая на станках с ЧПУ, значительно сокращает время простоя, повышает точность индексации, расширяет диапазон обработки пильного полотна, соответствует принципу заточки, что обеспечивает лучший практический эффект от пильного полотна.
- Мощная стандартная система конфигурации и управления

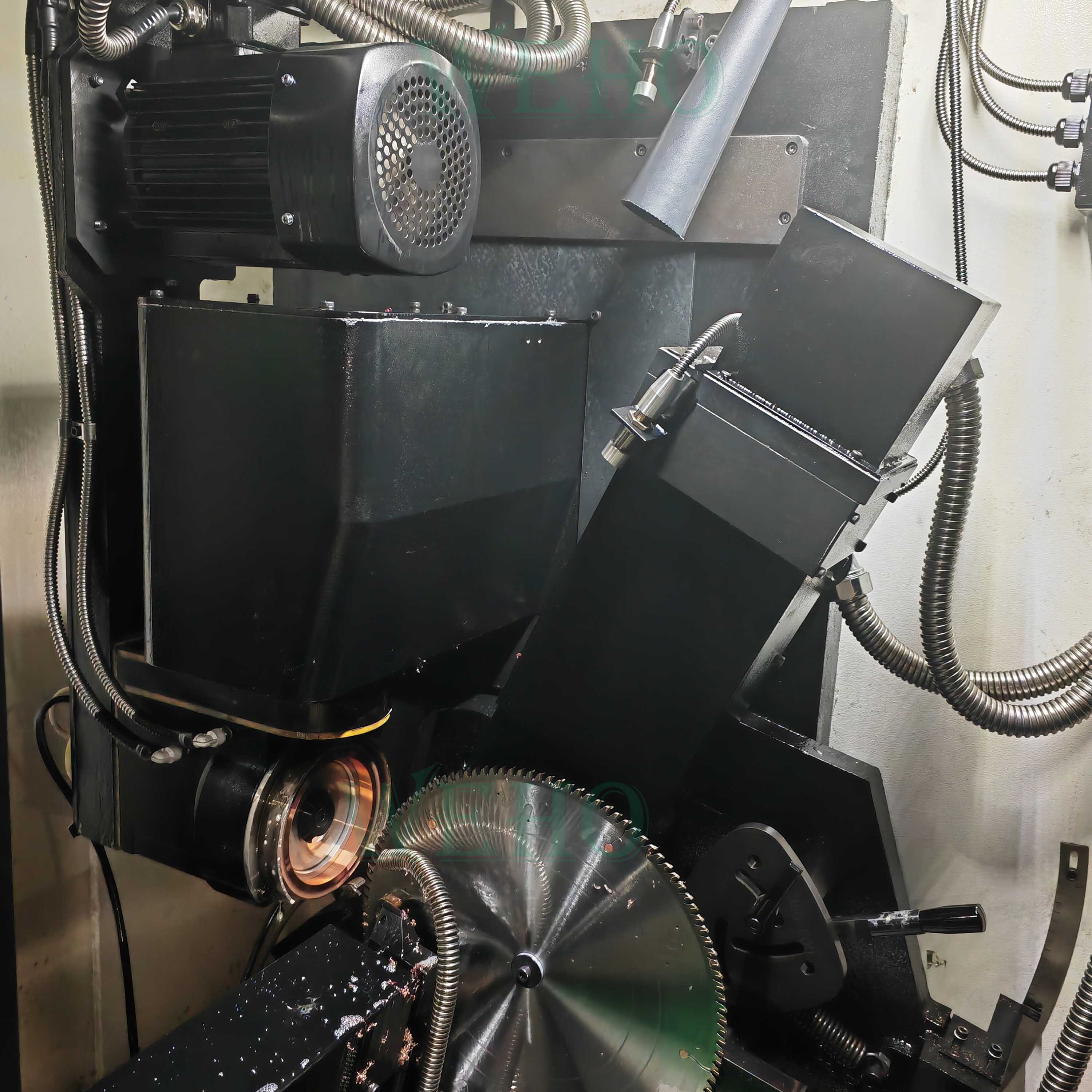

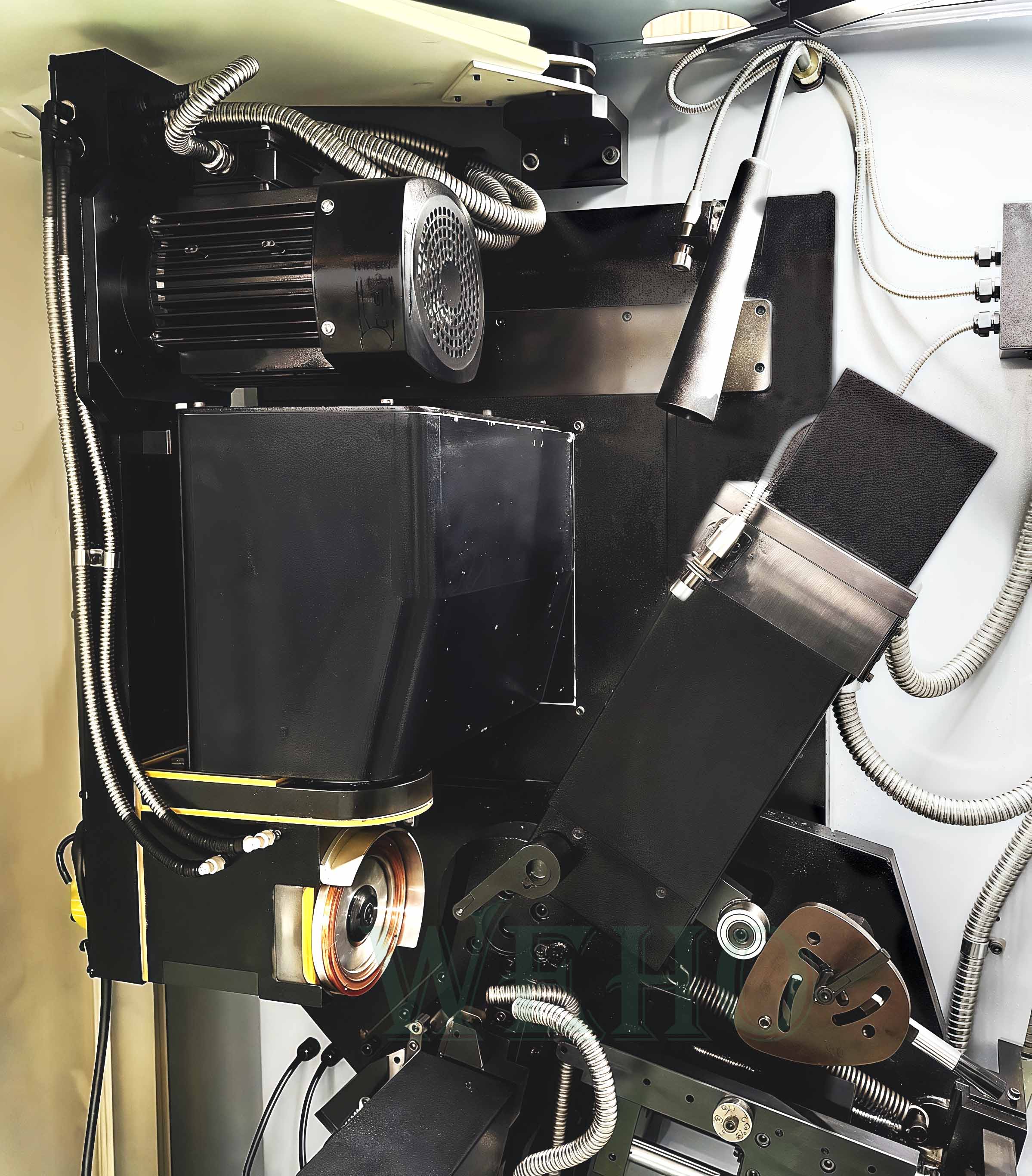

1. Высокомощная жесткая прецизионная шлифовальная головка
2. Пневматическая прижимная лапка для обеспечения стабильной обработки пильных полотен с использованием печатных плат с регулируемым диаметром втулки, простое и экономичное решение.
3. Ручной/автоматический подвижный стол расширяет рабочее пространство станка, позволяя обрабатывать не только небольшие, но и большие пильные полотна, обеспечивая функцию резки в процессе токарной обработки и предотвращая короткое замыкание при резке меди.

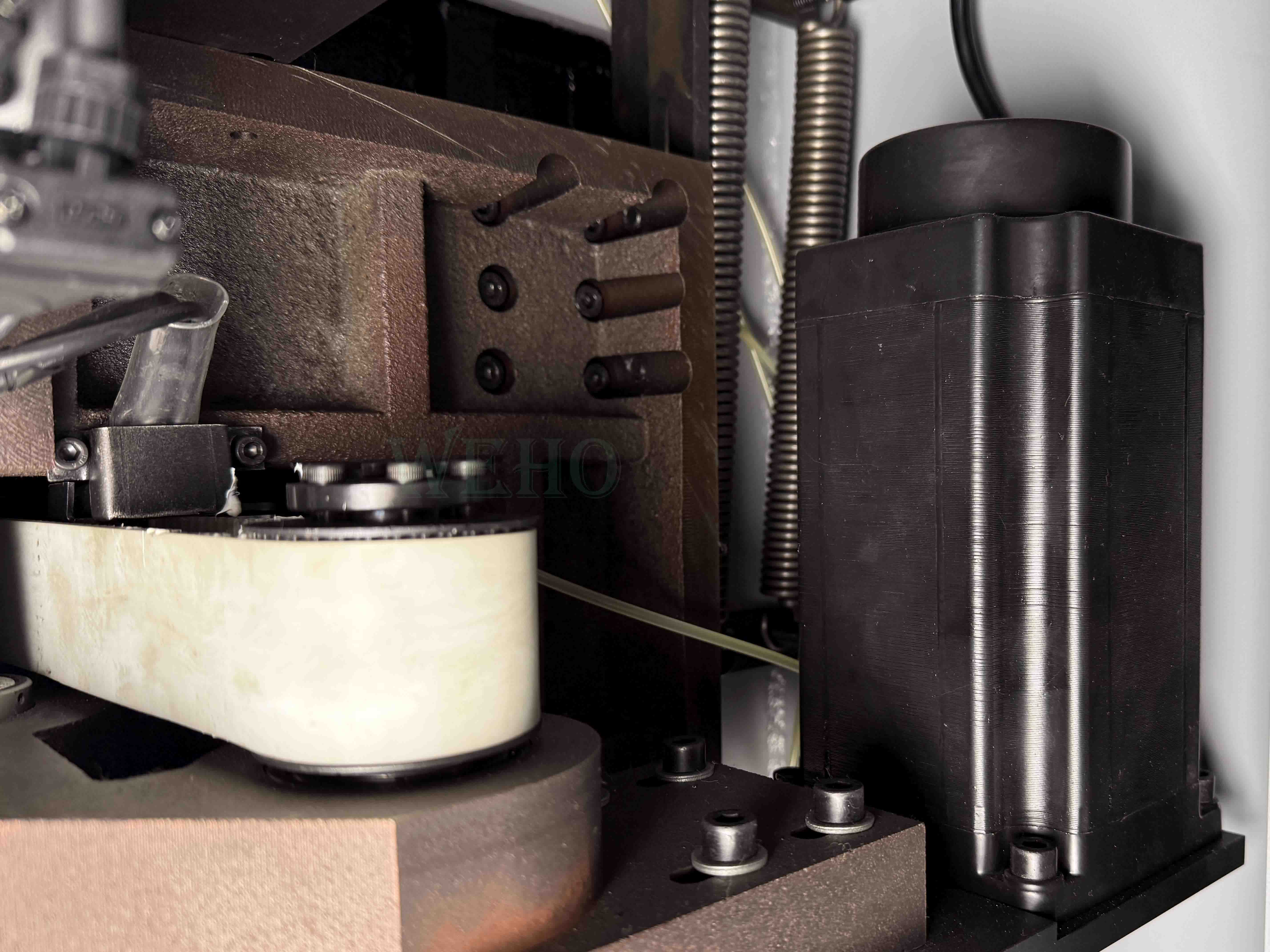

4. Система подачи сжатого воздуха обеспечивает стабильность процесса обработки, а система передачи управляется серводвигателем переменного тока Panasonic.
5. Прецизионный шариковый винт PMI и прецизионная линейная направляющая обеспечивают точное позиционирование.
6. Автоматическая система смазки.
7. Используйте недорогие медные электродные колеса.
8. Скорость ходьбы без нагрузки, адаптивная регулировка скорости обработки, быстрое движение вперед и назад, точное и надежное позиционирование движения.
9. Может прерывать обработку зубьев в одном цикле: один цикл зажима и один цикл формования.
- Быстрое и удобное управление
1. Богатая библиотека типов зубьев с расширенными функциями упрощает заточку и минимизирует сложность работы. Нет необходимости регулировать расстояние между зубьями и базовую толщину, а также имеется функция перепрыгивания зубьев.
2. Источник питания и интеллектуальная система управления разрядным зазором.
3. Применение инновационных идей: специальный генератор импульсов PCD, строгий контроль фактической ширины и интервала разрядного импульса, снижение потерь электрода, обеспечение равномерности обрабатываемой поверхности; в сочетании с интеллектуальной системой управления интервалом разряда позволяет максимально повысить коэффициент использования импульсов, что дополнительно улучшает эффективность, точность и гладкость обработки. В процессе обработки пользователь может в соответствии с фактическими потребностями, заданными программным обеспечением с числовым программным управлением, запустить автоматическую обработку на станке в соответствии с параметрами и глубиной черновой, средней и чистовой обработки, установленными оператором.
