Заточной станок для дисковых пил с ЧПУ HSS
Модель: HSS500-4A
4 оси: X, Y, Z, C
Диапазон автоматической снятия фаски: Ø170 мм – Ø450 мм
Установка для удаления шлака методом магнитной сепарации: 60 л/мин.
Типы шлифовальных зубьев: треугольные, дугообразные, с высоким и низким шагом, с переменным шагом.
Точность шлифовки: угол заточки ±1,0°, угол верхней грани ±1,0°, глубина заточки ±0,1 мм, радиус ±0,1 мм
Лучшее оборудование для заточки пильных полотен из быстрорежущей стали, используемых для резки металла.
Подходит для автоматической заточки, повторной нарезки и снятия фаски с пильных полотен из быстрорежущей стали (HSS) методом заточки с медленной подачей с использованием шлифовальных кругов из кубического нитрида бора (CBN).
Станки для заточки циркулярных пил — это станки с ЧПУ для заточки пильных полотен с сервоуправлением по 3 или 4 осям.
Модель | HSS500-4A |
4 оси | X, Y, Z, C |
Диапазон автоматической снятия фаски | Ø170 мм – Ø450 мм |
Магнитная сепарационная установка для удаления шлака | 60 л/мин |
тип зубьев для заточки | Треугольный зуб, дугообразный зуб Зубья с высоким и низким шагом, зубья с переменным шагом |
Точность шлифовки | Угол наклона лицевой поверхности ±1,0°, угол наклона верхней части ±1,0° Глубина зуба ±0,1 мм, радиус ±0,1 мм |
Размер шлифовального пильного полотна | Диаметр Ø80 мм – Ø500 мм, 10–600 зубьев. |
шаг пильного полотна | T1.3–T22 мм |
Толщина пильного полотна | < 3,5 мм |
Угол среза | 0,01° ~ 30° |
Скорость шлифовки | 2–60 зубов/мин |
Размер шлифовального круга | Ø200 мм*Ø32 мм |
Толщина шлифовального круга | 1 мм ~ 3 мм |
Скорость бега | 4500 ~ 6000 об/мин |
Суммарная мощность | Около 8 кВт |
Масса | Примерно 600 кг |
Размер | Д1100 мм * Ш1400 мм * В1800 мм |
Основная конфигурация
Нет. | Имя | Бренд | Примечание |
1 | 3-осевая линейная направляющая | HIWIN Тайвань |
|
2 | 3-осевой шариковый винт | TBI Тайвань |
|
3 | редуктор оси C | 福德Китай | |
4 | Четырехосевой сервопривод | Дельта Тайваня |
|
5 | Датчики | Омрон Япония |
|
6 | Электрические компоненты | Чинт |
|
7 | шпиндельный двигатель | Специально разработанный водонепроницаемый двигатель мощностью 5,5 кВт | |
8 | Внешняя крышка машины | Нержавеющая сталь с окрашенным покрытием | |
9 | Операционная система | Разработано самостоятельно | |
10 | панель управления | Сенсорный экран POD |

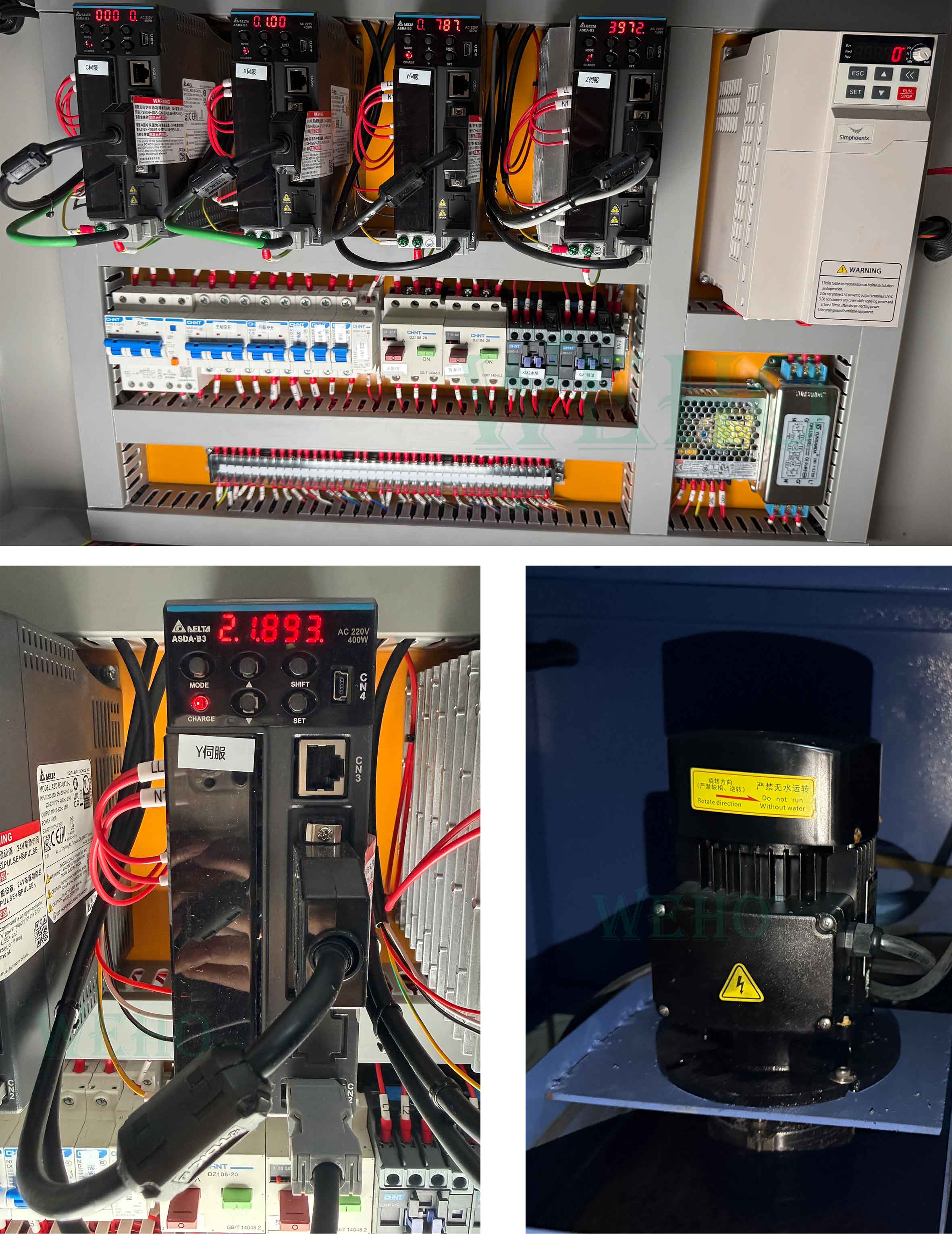

Система сервопривода Delta : оснащена тремя серводвигателями мощностью 400 Вт и одним серводвигателем мощностью 750 Вт с тормозом (предназначенным для функции снятия фаски), что обеспечивает плавную, эффективную и точную работу даже при интенсивной эксплуатации.
Гармонический редуктор : предназначен для вращательного перемещения зубьев, отличается сверхвысокой точностью, высокой износостойкостью и длительным сроком службы. Он эффективно гарантирует стабильность точности шлифовки зубьев и снижает частоту технического обслуживания.
Линейные направляющие : по оси Y используются линейные направляющие Hinwin диаметром 30 мм, по осям X и Z — по 20 мм. Все направляющие оснащены усиленными ползунками, что значительно повышает жесткость и несущую способность станка, обеспечивая отсутствие деформаций при длительной работе в тяжелых условиях.
Шариковые винты : импортируются из Тайваня (компания TBI), известны своей высокой точностью, низким трением и длительным сроком службы. Они обеспечивают плавное и точное перемещение каждой оси, создавая прочную основу для точной шлифовки зубьев.
Шпиндельное седло : Изготовлено из высококачественной подшипниковой стали, износостойкой и противоскользящей, со сроком службы до 10 лет без проскальзывания резьбы. В отличие от других производителей, использующих сталь марки 45#, наше шпиндельное седло из подшипниковой стали эффективно предотвращает проскальзывание резьбы, вызванное частой загрузкой и разгрузкой шлифовального круга, что значительно снижает затраты на техническое обслуживание и время простоя.
Преимущества станка для заточки пил из быстрорежущей стали (HSS):
1) Полностью автоматический станок для заточки пильных полотен из быстрорежущей стали с ЧПУ.
2) Алмазный шлифовальный круг из кубического нитрида бора (CBN).
3) Система охлаждения
4) Автоматическая установка угла резки.
5) Настройка скорости вращения шлифовального круга.
6) Сервоуправление по трем осям.
7) Фильтр масляного тумана
8) Запатентованная защита от брызг.
Защитный кожух легко открывается, а замена пильного полотна удобна.
Компания WEHO Machinery является производителем оригинального оборудования, все станки могут быть изготовлены на заказ в соответствии с требованиями заказчика. Мы можем проектировать и производить большинство деревообрабатывающих станков. Наша цель — превзойти ожидания клиентов. Мы — машиностроительный завод, но обслуживание — это наш основной бизнес.
